Detector de movimiento para minutero, modelo para piso, pasillo, escalera.
Este tipo de detector sustituye directamente un interruptor mecánico y no requiere modificaciones en el cableado. Es más, no hay nada que configurar, calibrar o ajustar; este producto se ha desarrollado pensando también en el instalador, en términos de facilidad de uso e instalación.
El detector funciona simultáneamente y sin ningún problema con los interruptores mecánicos instalados en el mismo minutero. A veces, en un piso, hay dos o más interruptores mecánicos instalados en el mismo minutero y al sustituir un solo interruptor por un detector, este último cubrirá completamente la zona correspondiente al piso, lo que significa que tendrá uno (o más) interruptores mecánicos y un detector conectados al minutero de este piso, que funcionan perfectamente juntos. Lo mismo se aplica a un garaje.
Compatibilidad del detector con su minutero.
Este producto es adecuado para un gran número de marcas y modelos de minuteros, como los minuteros Legrand (todos), Theben Elpa 7…. Sin embargo, no es compatible con los minuteros Schneider, entre otros. Para comprobar la compatibilidad con un minutero instalado, basta con realizar la siguiente prueba rápida y sencilla: En el espacio en donde se encuentra el interruptor mecánico, observe el indicador luminoso del interruptor, que normalmente debe estar encendido; al accionar brevemente el interruptor, el indicador luminoso se apaga y si vuelve a encender muy rápidamente (uno o dos segundos), es muy probable que el detector de movimiento sea adecuado y funcione perfectamente. Pero si no es así, no está todo perdido, basta con sustituir el minutero existente por un modelo Legrand, lo que es muy fácil para el instalador.
Técnicamente hablando, para que el detector pueda funcionar perfectamente, el minutero de escalera debe ser rearmable inmediatamente lo que no es siempre el caso.
Existen decenas de modelos diferentes, por lo que nos ha sido imposible probarlos todos.
Hasta ahora, hemos probado los siguientes modelos de minuteros y los resultados se muestran en la tabla:
NOTA: En muy raras ocasiones y para determinados modelos, el minutero funciona para un número muy limitado de detectores, como es el caso del modelo EMN001 de Hager, que funciona con un máximo de cuatro detectores.
| Fabricante | Modelo | Comentarios |
|---|---|---|
|
HAGER |
EMN001 |
Cuidado : Funciona con un maximo de 4 detectores |
|
LEGRAND |
3701, 4702, 4704, 412602 |
Funciona bien |
|
ORBIS |
T-20 |
No funciona |
|
SCHNEIDER |
16655 |
No funciona |
|
THEBEN |
ELPA 8, 9, 87 |
No funciona |
|
THEBEN |
ELPA 7 |
Funciona bien |
Especificaciones técnicas
Tiempo de detección y activación del minutero: 0,5s
Distancia de detección: 6/7m
Ángulo de detección: 120 grados
Consumo: Sin detección 1 mA – En detección 3 mA
Tiempo de rearme tras detección: 20s
Tiempo de rearme en el encendido inicial: 60s.
Tiempo de puesta en marcha al conectarse inicialmente: 60s + temporizacion del minutero
Instalación y funcionamiento.
Compatibilidad mecánica durante la instalación :

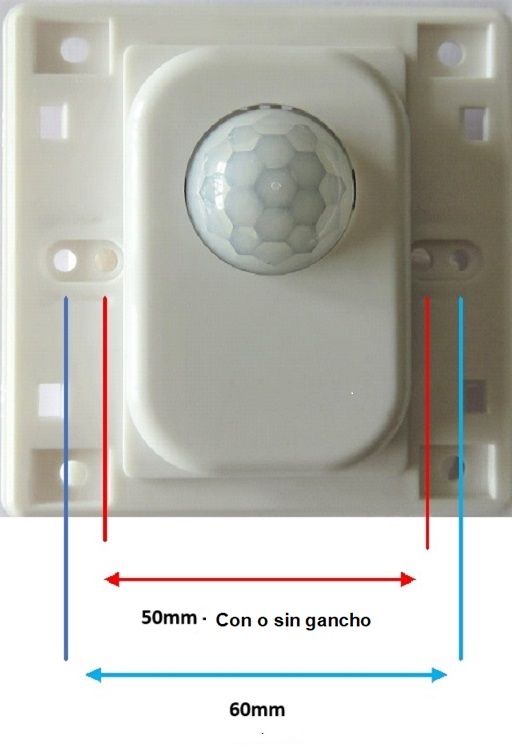

Con el tiempo, las normas eléctricas han evolucionado, se ha modificado el método de fijación de los diferentes elementos y los interruptores mecánicos han ido cambiando. Los primeros interruptores se fijaban con ganchos dentro del orificio y la separación era de 50 mm. En el siguiente modelo, las ganchos se sustituyeron por tornillos que se fijaban a una caja plastica incertada dentro del orificio, pero el tamaño seguía siendo el mismo, es decir, 50 mm. En el último modelo, sólo se ha cambiado el tamaño, a 60mm. El detector que proponemos puede instalarse en cualquiera de las tres configuraciones posibles.
Para la instalación mecánica, basta con ver cómo esta fijado el interruptor mecánico, es decir, 50 mm con o sin ganchos, o 60 mm.
Si utiliza ganchos, fíjelos al detector antes de realizar las conexiones eléctricas. Para ello, sujete el tornillo a fondo mientras enrosca el gancho en la ranura prevista a ese efecto en el detector, hasta que el gancho deje de girar (no se sale del recuadro previsto, justo al ras de la base y sin atornillar a fondo).
Para la instalación mecánica, basta con ver cómo esta fijado el interruptor mecánico, es decir, 50 mm con o sin ganchos, o 60 mm.
Si utiliza ganchos, fíjelos al detector antes de realizar las conexiones eléctricas. Para ello, sujete el tornillo a fondo mientras enrosca el gancho en la ranura prevista a ese efecto en el detector, hasta que el gancho deje de girar (no se sale del recuadro previsto, justo al ras de la base y sin atornillar a fondo).
Funcionamiento
El detector no necesita de ningun ajuste y la temporizacion depende unicamente del minutero. Cuando el detector percibe el paso de una persona, envía una señal al minutero, que enciende la zona correspondiente. El tiempo de encendido depende únicamente de la temporizacion del minutero, el detector simplemente activa el minutero (aconsejamos 35/45s).
Instalación y conexión :
Antes de empezar la instalación, desconecte la alimentación en el disyuntor y, por razones de seguridad, compruebe la ausencia de tensión con un destornillador con sensor de tensión o un multímetro.
La instalación no puede ser más sencilla, ni mas rápida: No es necesaria ninguna configuración por parte del usuario, ya que el detector se configura en el momento de su fabricación. La ventaja es por supuesto la sencillez de la instalación y el tiempo que se ahorra.
Ajuste el minutero a un valor bajo de 30s/45s, por ejemplo, para no tener que esperar innecesariamente.
El detector se conecta al minutero mediante dos cables, como es el caso de un interruptor mecánico. Basta con conectar uno de los dos cables a uno de los conectores rápidos del detector y el otro cable al otro conector. No hay reglas de polaridad ni de conexión que deban respetarse, ya que el detector está diseñado para funcionar independientemente de la conexión realizada.
Verificación y pruebas.
Cuando el detector percibe el paso de una persona, envía una señal al minutero, que enciende la zona correspondiente. El tiempo que la luz permanece encendida depende únicamente de la temporización del minutero. El detector no tiene ninguna función, simplemente activa el minutero.
- Colóquese junto al detector de forma que no se encuentre en la zona de detección y, transcurridos aproximadamente dos minutos, la luz debería apagarse. A partir de ese momento, el dispositivo está en modo de detección y cuando se mueva, el minutero se activará con la temporizacion seleccionada.

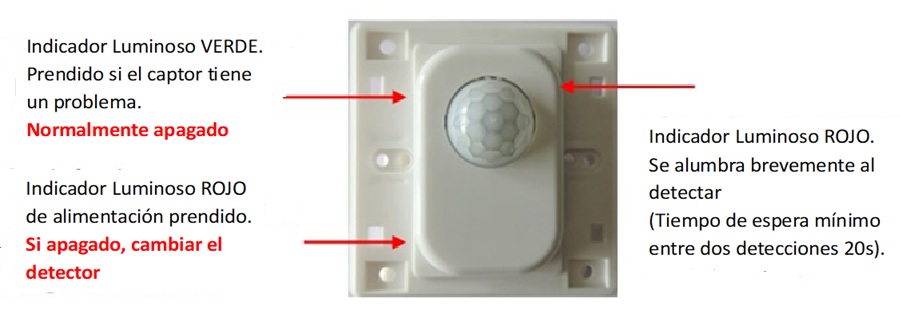

Para comprobar el funcionamiento del detector, dispone de tres indicadores luminosos internos. La luz abajo a la izquierda (roja) está permanentemente encendida y corresponde a la alimentación; la luz arriba a la izquierda (verde) está normalmente apagada y esta asociada al funcionamiento del sensor; finalmente la luz arriba a la derecha (roja) se enciende brevemente durante una detección (espere 20s entre dos detecciones).
Notas : Al conectarse por primera vez el detector se autoconfigura durante 60s.
1- Tiempo total de espera al conectarse por primera vez (luz encendida) = Tiempo de configuración del detector (60s) + temporización del minutero (30s/45s).
2- Una vez transcurrido este tiempo, la luz debe apagarse y el detector se encuentra en modo de detección. A partir de este momento, el tiempo de alumbrado dependerá únicamente de la temporización del minutero. No es necesario fijar una temporización grande en el minutero (varios minutos), ya que el detector activará el minutero cuando detecte un movimiento.
